3GR型螺杆泵外形及安装尺寸-三螺杆泵性能曲线图

3GR型螺杆泵外形及安装尺寸

三螺杆泵性能曲线图,3GR型螺杆泵外形及安装尺寸各型螺杆泵的性能参数,是在介质粘度为75cst时的确定的。性能参数表中给出的参数值适用于介质粘度为3-760cst范围内,超出这个范围则根据用户提出的性能参数要求另行确定
产地:中国>河北>沧州
供应商:泊头市特种油泵阀制造有限公司
电话:0317-8198985 0317-8198975
手机:15231785663
传真:0317-8198975

3GR型螺杆泵外形及安装尺寸详细介绍

标签:3GR型螺杆泵外形及安装尺寸|三螺杆泵性能曲线图

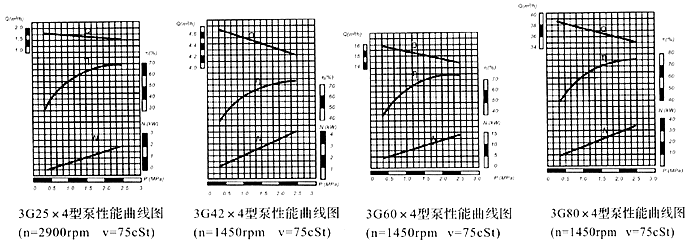

三螺杆泵性能曲线图

  各型螺杆泵的性能参数,是在介质粘度为75cst时的确定的。性能参数表中给出的参数值适用于介质粘度为3-760cst范围内,超出这个范围则根据用户提出的性能参数要求另行确定。
  各型螺杆泵性能参数中给出的排出压力是大工作压力值,在此范围内均能正常工作,其工作范围风图。

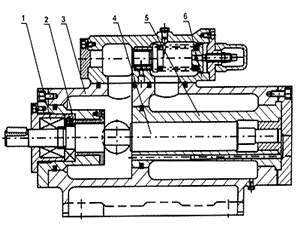

※ 三螺杆泵结构图



1.机械密封

2.滚动轴承

3.壳  体

4.螺  杆

5.泵  套

6.保  护 阀

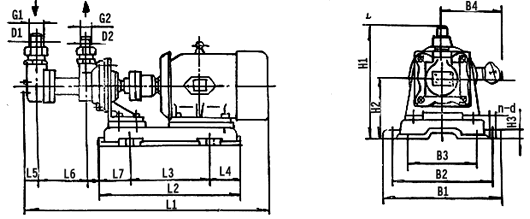

 3G30×4外形及安装尺寸


泵型号
机座号
L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 H1 H2 H3 n-d D1×G1 D2×G2
30×4 90L 665 383 95 35 82 138   250 210 160 155 274 140 15 4-φ14 φ32×φ44 φ25×φ34
100L 703 393 95 40 87 138    250 210 160 180 274 140 15 4-φ14 φ32×φ44 φ25×φ34
112M 729 391 95 40 87 138    250 210 160 190 274 140 15 4-φ14 φ32×φ44 φ25×φ34

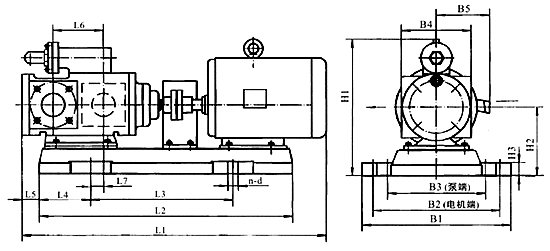

 3G25×4、3G36×4外形及安装尺寸


泵型号
机座号
L1
L2
L3
L4
L5
L6
L7
B1
B2
B3
B4
H1
H2
H3
n-d
D1×G1
D2×G2
25×4
80
90S
90L
100L
583
608
643
665
340
380
380
415
200
250
250
265
70
65
65
75
29
29
29
29
125
125
125
125
95.5
90.5
90.5
101.5
280
280
280
305
240
240
240
265
240
240
240
265
150
160
160
160
255
265
265
315
160
160
160
170
20
20
20
20
4-φ15
4-φ15
4-φ15
φ25×φ34
φ25×φ34
φ25×φ34
φ20×φ34
φ20×φ34
φ20×φ34
36×4
100L
112M
132S
770
790
865
438
438
518
298
298
368
70
70
75
44
44
44
168
168
168
112
117
117
330
350
380
290
310
340
290
310
340
180
190
210
337
345
375
192
192
192
20
20
20
4-φ19
4-φ19
4-φ19
φ50×φ59
φ50×φ59
φ50×φ59
φ40×φ50
φ40×φ50
φ40×φ50

  3G42×4外形及安装尺寸


泵型号
机座号
L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 H1 H2 H3 n-d
42×4 112M
132S
160M
840
917
1043
725
765
890
420
460
590
150
150
150
41
41
41
158
158
158
50
50
50
410
450
480
350
390
420
270
270
270
176
176
176
190
210
265
343
385
455
190
202
230
35
35
35
4-φ25
4-φ25
4-φ25

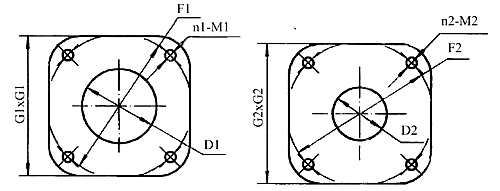

泵型号 D1 F1 G1×G1 n1-M1 D2 F2 G2×G2 n2-M2
42×4 65 130 128×128 4-M12 φ40 φ108 118×118 4-M16

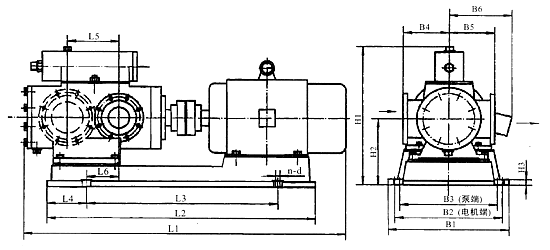

  3G45-100×2外形及安装尺寸


泵型号
机座号
L1
L2
L3
L4
L5
L6
B1
B2
B3
B4
B5
B6
H1
H2
H3
n-d
45×4
Y100L
Y132S
Y132M
Y160M
890
985
1025
1119
740
809
838
932
472
518
538
610
145
145
145
160
209
209
209
209
85
85
85
73.5
325
380
380
429
285
340
340
389
285
340
340
340
130
130
130
130
140
140
140

140
180
210
210
265
350
400
400
470
205
217
217
245
25
25
25
25
4-φ18
4-φ18
4-φ18
4-φ18
60×4
Y160M
Y160L
Y200L
1297
1342
1475
1017
1061
1157.5
700
700
757.5
178
178
183
285
285
285
100
100
100
460
460
525
410
410
475
370
370
370
170
170
170
175
175
175
265
265
310
585
585
585
270
270
310
30
30
30
4-φ23
4-φ23
4-φ23
70×2
Y132M
Y160M
1199
1289
930
1012
587
652
159
160
165
165
71
71
420
465
380
425
380
380
170
170
170
170
210
265
458
500
275
275
30
30
4-φ23
4-φ23
70×4
Y180M
Y200L
1404
1509
1199
1277
780.5
795
230.5
230.5
305
305
145
145
495
540
455
500
380
380
170
170
170
170
285
310
540
585
290
310
30
35
4-φ23
4-φ23
80×2
Y160M
Y180M
1244
1308
1043
1092
663
707
165
165
204
204
110
110
470
480
430
440
430
440
190
190
190
190
265
285
505
540
280
290
30
30
4-φ23
4-φ23
80×4
Y200L
Y225M
1570
1640
1241
1297
826
875
204
204
360
360
145
145
525
580
475
530
410
410
190
190
190
190
315
345
585
640
310
335
30
30
4-φ23
4-φ23
100×2
Y180L
Y225S
1513
1623
1265
1336
821
865
195
195
254
254
140
140
520
595
460
535
460
460
220
220
220
220
285
345
580
640
330
335
30
30
4-φ23
4-φ23

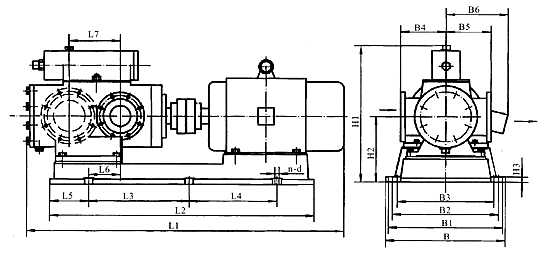

 3G100×4外形及安装尺寸

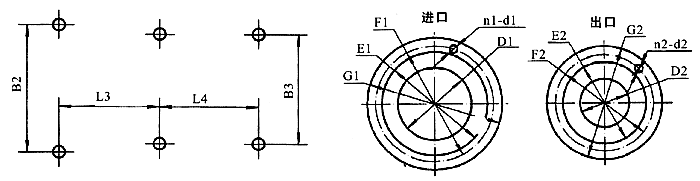

地脚螺栓孔尺寸

进出口法兰尺寸


泵型号
机座号
L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 B6 B7 H1 H2 H3 n-d
100×4 Y250M-4
Y280S-4
1993
2043
1590
1659
506
548
507
549
262
262
233
233
444
444
650
705
520
520
590
645
460
460
220
220
220
220
385
410
685
750
360
390
30
30
6 -φ27
6-φ27

泵型号 D1 E1 F1 G1 n1-d1 D2 E2 F2 G2 n2-d2
45×4 φ65 φ110 φ130 φ160 4-φ13.5 φ50 φ102 φ125 φ165 4-φ17.5
60×4 φ100 φ148 φ170 φ210 4-φ17.5 φ65 φ122 φ145 φ185 8-φ17.5
70×2 φ100 φ140 φ170 φ205 8-φ18 φ65 φ120 φ145 φ180 8-φ18
70×4 φ100 φ140 φ170 φ205 8-φ18 φ65 φ120 φ145 φ180 8-φ18
80×2 φ125 φ175 φ200 φ235 8-φ18 φ80 φ135 φ160 φ195 8-φ18
80×4 φ125 φ175 φ200 φ235 8-φ18 φ80 φ135 φ160 φ195 8-φ18
100×2 φ150 φ215 φ240 φ275 8-φ18 φ100 φ170 φ200 φ235 8-φ18
100×4 φ150 φ215 φ240 φ275 8-φ18 φ100 φ170 φ200 φ235 8-φ18
